线槽网络地板设计的背景技术

背景技术：

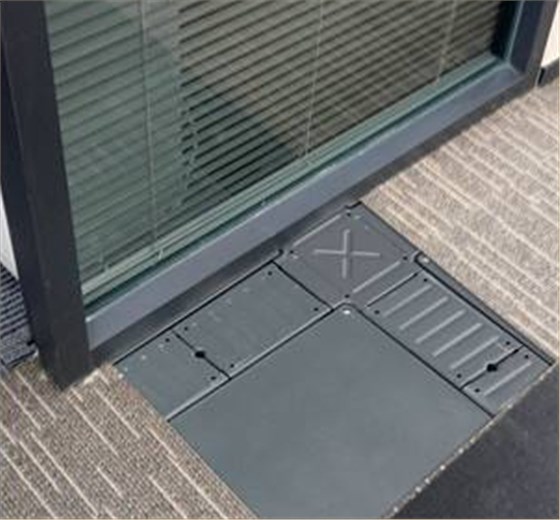

线槽网络地板是一种随着网络技术的发展而开始应用起来的新产品，它具有安装简单和快捷、无需专用工具、安装人员不需专门培训、非常低的净高(仅4cm或者5cm)等许多优点，它可以很方便的为网络提供各种强电、弱电的走线路径，而且可以很容易的增减、改变出线口。是一种为适应现代化办公，便于网络布线而专门设计的地板，又称为布线地板、国外称为net floor或cable floor。适用于大型写字楼、计算机机房、智能大厦、证券大厅、政府机关等。目前的线槽网络地板结构简单，线缆较多时易发生缠绕，不易抽动，影响线缆安装或维修。

技术实现要素：

本实用新型提出一种线槽网络地板，解决了现有技术中线槽网络地板结构简单，线缆较多时易发生缠绕，不易抽动，影响线缆安装或维修的技术问题。

本实用新型的技术方案是这样实现的：

一种线槽网络地板，包括板体，所述板体的四个顶角底部设置有支架，且相邻两个板体之间设置有线槽，

所述线槽包括设置在所述支架上的槽体和设置在所述槽体上方的顶盖，

所述支架包括底座，所述底座上设置有支柱，所述板体设置在所述支柱上方，所述支柱中部设置有支撑板，所述槽体设置在所述支撑板上，所述槽体内设置有隔板，所述隔板内设置有干燥剂，所述隔板一侧设置有链条，另一侧设置有卡环，所述链条一端与所述隔板连接，另一端设置有挂钩，一个隔板上的链条通过挂钩与另一个隔板上的卡环连接。

作为进一步的技术方案，所述隔板底部设置有安装板，所述安装板通过螺栓与所述槽体连接。

作为进一步的技术方案，所述隔板内设置有空腔，所述干燥剂设置在所述空腔内，所述空腔一侧设置有与所述隔板铰接的侧开门。

作为进一步的技术方案，所述顶盖顶部设置有凹槽，所述凹槽内设置有提手。

作为进一步的技术方案，所述顶盖上还设置有切割槽和穿线孔，所述穿线孔内设置有封块。

作为进一步的技术方案，所述顶盖与所述槽体之间设置有密封垫。
